1、 概述
在溶剂稀释型防锈油或超薄层防锈油中加入某些油溶性蜡，可以获得含蜡的防锈保护膜，能明显地提高油膜的抗盐雾和耐大气性能，然而，常温下蜡是固态或半固态，在油品中极易析出，影响油品的外观和质量，甚至难以获得理想的防锈效果，因此，寻找油溶性较好，能明显改善防锈性的蜡是获得稳定性好、成膜均匀的含腊防锈油的关键。为此，我们对各种蜡在防锈油中的稳定性和防锈效果作了初步的探索，现介绍如下。
2、 试验方法
在溶剂型防锈油中，加入4wt.%的蜡，作如下试验：
①稳定性：常温存放，取油样400ml置于500ml具塞白广口瓶中，常温存放，观察有无沉淀或分层 及析 出物的状态。
②成膜性：油样摇均匀后置于烧杯中，将经打磨等处理的10号钢片（50mm×50mm）浸入其中1min，取出自干1h后，观察膜的外观。
③湿热试验：按GB/T2361进行。
④盐雾试验：按SH/T0081进行。
⑤抗大气试验：将浸油后的10号钢片裸挂于室内，观察膜的变化情况及防锈性。
⑥室外暴露试验：10号钢试片涂油并在室内挂放24h后，移至室外，露天挂放，每天检查试片，观察并记录试片表面出现锈蚀及油膜的变化情况。
3、 试验结果及讨论

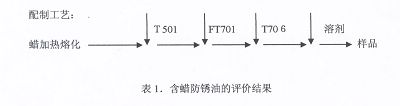

按下述配方，在其中分别加入各种蜡，配制成含腊防锈油，评价结果如表1所示。
组成 配比（wt.%）
流体石油磺酸钡FT701 10
抗氧剂T501 0.3
防锈剂T706 0.1
复合溶剂 余量
| 编号 | 蜡的种类 | 外观 | 稳定性 | 膜外观 | 湿热防锈 （h） |
盐雾试验 （h） |
室内挂片 | ||
| 40℃ | 20 ℃ | 24h | 72h | 试验 | |||||
| 0 | 空白 | 透明 | 浊 | 透明 | 透明 | 光亮 有油感 |
480 | 3 | 一年无锈 膜略发黄 |
| 1 | 58号石蜡 | 透明 | 浊 | 明显分层 粗晶析出 |
大量析出物 | 480 | 2 | / | |
| 2 | 地蜡 | 透明 | 浊 | 明显分层 絮状析出 |
白色絮状 沉淀 |
480 | 4 | 一年无锈 膜无变化 | |
| 3 | 植物蜡 | 透明 | 浊 | 明显分层 粗晶析出 |
大量析出物 | 480 | 2 | / | |
| 4 | 蜂蜡 | 透明 | 浊 | 明显分层 白色沉淀 |
较多白色 沉淀 |
480 | 4 | 二个月 膜发黄 | |
| 5 | 合成蜡H1 | 透明 | 浊 | 无明显分层 少许析出物 |
少量白 色沉淀 |
480 | 6 | 一年无锈 膜无变化 | |
| 6 | 合成蜡H2 | 透明 | 半透明 | 不分层 | 微量析出物 | 480 | 8 | 一年无锈 膜无变化 | |
| 7 | 合成蜡H3 | 透明 | 半透明 | 无明显分层 | 少量析出物 | 480 | 24 | 一年无锈 膜无变化 | |
| 8 | 合成蜡H4 | 透明 | 透明 | 不分层 | 不分层 | 480 | 8 | 一年无锈 膜无变化 | |
| 9 | 蜡膏 | 透明 | 浊 | 分层 絮状物下沉 |
少量析出物 | 480 | 24 10%面锈蚀 |
一年无锈 膜无变化 | |
| 10 | 75号 微晶蜡 |
浊 | 浊 | 分层 | 大量析出物 | 480 | 8 | 一年无锈 膜无变化 | |
从表1的试验结果知，虽然在溶剂型防锈油中加入各种蜡，常温下难以获得完全透明的油液，但由于它们的结晶粗细不同，所表现出的油基稳定性差异较大，合成蜡的结晶较细，稳定性较好，甚至在常温下能完全溶于石油溶剂中。各种蜡的加入对油品的湿热防锈试验无明显影响，这是由于不含蜡的空白油样已具有较好的抗湿热防锈性，在480小时内难以区别抗湿热性的差异；盐雾试验结果差别较大，含石蜡或植物蜡的油品看盐雾性能较差，甚至不及空白油样，这可能是蜡的结晶较粗，破坏了膜的均匀性，使抗盐雾性能下降，含有结晶细的蜡或油溶性较好的蜡能明显提高油膜的抗盐雾性能。室内裸露挂片试验表明，空白油样经一年试验后，油膜略发黄，加入蜂蜡的油膜更易发黄，即耐大气更差，这是由于蜂蜡中的蜂酯在大气中易氧化所致；含有地蜡、微晶蜡、蜡膏和合成蜡的油膜经一年试验后油膜均无明显变化，表现出较好的抗大气氧化能力。综合上述试验结果，8号油样油基稳定，并具有较好的抗盐雾性能；7号和9号油样虽有少量析出物，但稍经摇晃就能将絮状析出物分散于其中，对使用无明显影响，并且抗盐雾性好。7~9号油样虽有少量析出物，但稍经摇晃就能将絮状析出物分散于其中，对使用无明显影响，并且抗盐雾性好。7~9号油样的室外暴露试验结果如表2所示。
表2 含蜡油室外暴露防锈试验结果
| 试样编号 | 试验结果 | 备注 |
| 0 | 2天出现锈蚀 | 地点：武汉 季节：夏季 试验的当天 遇大雨 |
| 7 | 30天试片上边缘开始锈蚀，评价面未锈，油膜微发黄。 | |
| 8 | 7天出现锈斑，油膜轻度发黄。 | |
| 9 | 16天出现锈斑，油膜微发黄。 |
表2的试验结果表明，7号油样暴露防锈达一个月，最好；8号油样7天，膜易氧化变质，较差；空白油样仅2天就出现锈蚀，可见加入蜡能明显地提高油膜的抗大气性能。综合表1和表2的试验结果，暴露防锈试验结果与盐雾试验结果相关性较好，这表明致密而稳定的油膜不但有利于抵抗盐雾的侵蚀，同样也有利于抵抗大气对金属的侵蚀。
试验中我们还发现，在ny120溶剂汽油中加入少量的油溶性较好的蜡，可以获得稳定性较好的含腊防锈油，在常温下也无明显分层或析出沉积物，然而却难以获得透明光亮的防锈保护摸，若用热风吹干溶剂，则能获得透明光亮的防护膜，这可能与蜡的溶解性有关。尽管在配方中蜡的含量不高，但施涂于试片上后，随着溶剂的挥发，溶液发生浓缩，当达到蜡的饱和浓度后，蜡就析出，使膜失去光泽。用热风吹，提高了油膜的温度，增大了蜡的溶解度，甚至达到蜡的熔点，直至溶剂全部挥发，从而可获得透明光亮的含蜡防锈保护摸。
4、结束语
通过对蜡溶剂型防锈油的研究，我们认为，在溶剂型防锈油中，加入结晶细、油溶性和抗大气好的蜡，有利于提高防锈膜的抗盐雾性和抗大气性能。本研究中含合成蜡H3的7号油样具有较好的油基稳定性、成膜性、抗盐雾性和耐大气性能。7号油样的应用试验正在进行中。
参考文献
1、时伯军等.溶剂油中高固含量分散液蜡的制备。材料保护，1999，32（4）：35
2、罗永秀等。T701使用经验点滴———流体石油磺酸钡FT701的探索。99全国防锈标准化及防锈技术研讨会
论文集。
3、防锈标准简明手册。第三届全国防锈技术学术研讨会资料，1995。
Research on the Waxen Rust Preventive Oil
Wuhan Research Institute of Materials Pretection （430030）
Luo Yongxiu
Abstract Shelf stability,salt-spray and atmosphere resistance of a rust preventive oil are changed with the wax
used.
The synthesized wax H3 can improve the oil in stalt spray and atmosphere resistance with the receptible
shelf-stability.
Keywords Wax,Rust Preventive Oil
